В магазине предлагают поставить на трубу вращающуюся насадку: раз она крутится, значит, вытяжка будет сильнее. Но скорость вращения с земли ничего не говорит о расходе на решётке в ванной. Для выбора дефлектора нужно знать состояние канала, требуемый воздухообмен и условия на кровле.
Речь в этой статье идёт о вентиляционных каналах. Насадку для дымохода подбирают по требованиям отопительного прибора и дымоходной системы. Переносить на дымоход случайное изделие, подходящее по диаметру, нельзя.
Ветер может увеличить разрежение у выхода
Дефлектор использует обтекание корпуса ветром, чтобы изменить давление у устья канала. Если оно снижается относительно давления в помещении, располагаемый напор для вытяжки может вырасти. При этом сам корпус добавляет сопротивление выходящему воздуху.
Эффект зависит от формы изделия, направления и скорости ветра. В штиль ветровая составляющая пропадает, а сопротивление насадки остаётся. Естественную вентиляцию в это время могут поддерживать другие факторы, прежде всего разница плотностей воздуха по высоте канала. Поэтому дефлектор без вентилятора не обеспечивает заданный расход во всех погодных условиях.
Увеличение разрежения не переводится в такой же процент увеличения расхода. Воздух проходит через клапаны, каналы и решётки, у которых сопротивление меняется с расходом. Обещание «прибавит 30%» без характеристик изделия и исходной системы не позволяет рассчитать результат.
Зонт, статический дефлектор и ротор

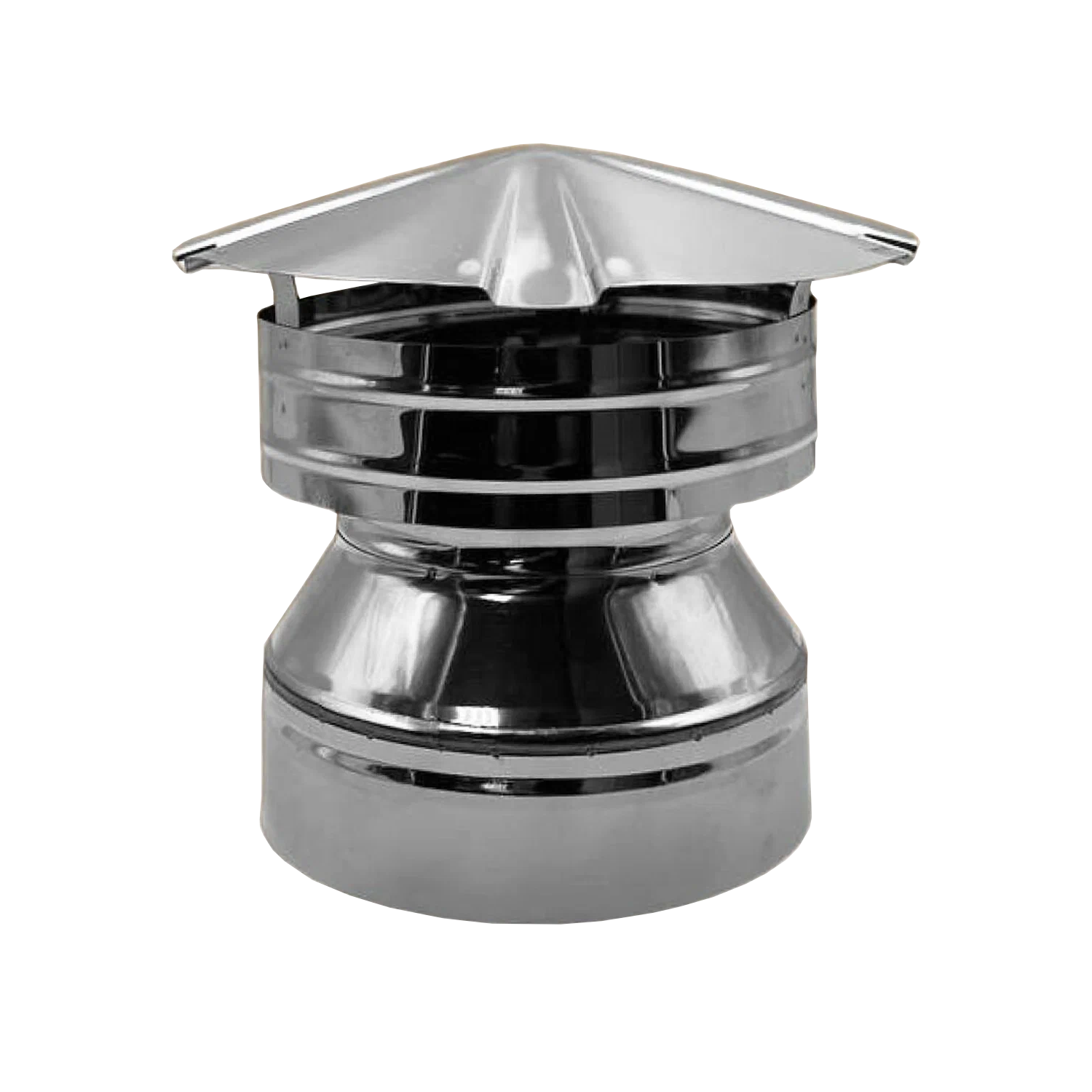

Крышный зонт прежде всего закрывает выход от осадков. Его форма и зазор над устьем влияют на сопротивление, но по одному внешнему виду нельзя приписать ему характеристики аэродинамического дефлектора.

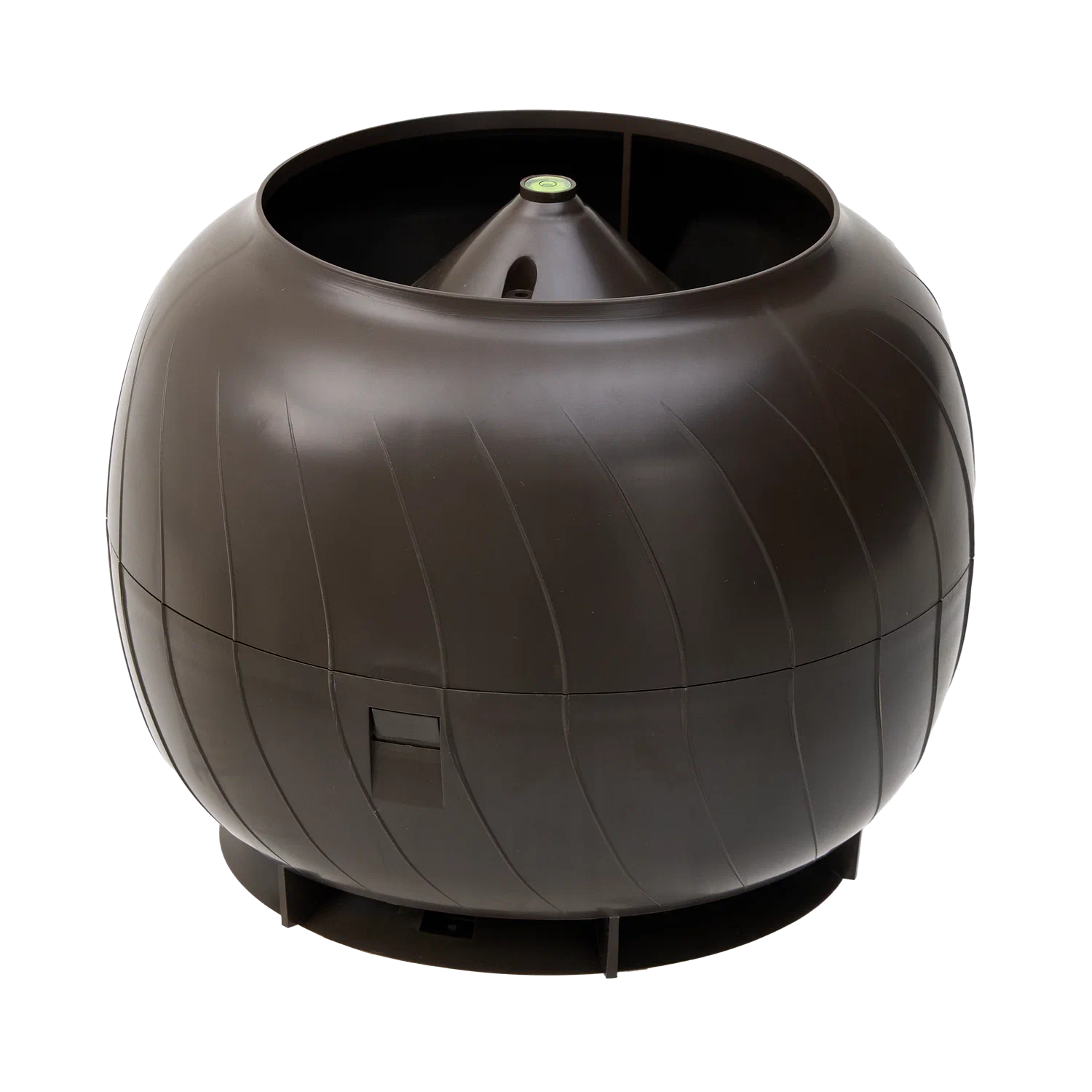

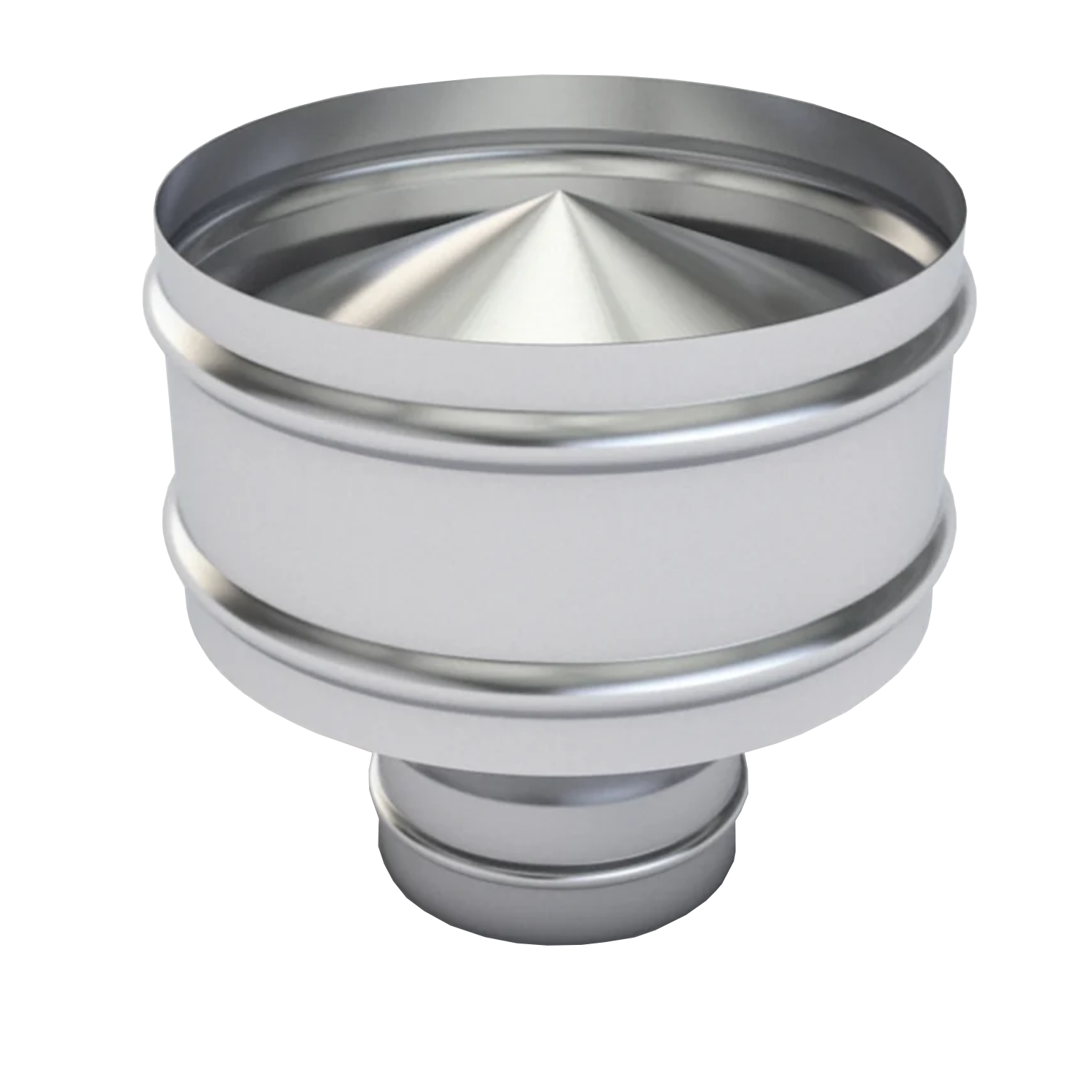

У статического дефлектора нет вращающегося ротора. ЦАГИ относится к статическим конструкциям: ставить в сравнении «статический» и «ЦАГИ» как два непересекающихся класса неточно. Для конкретного исполнения нужны размеры, схема и данные подбора.

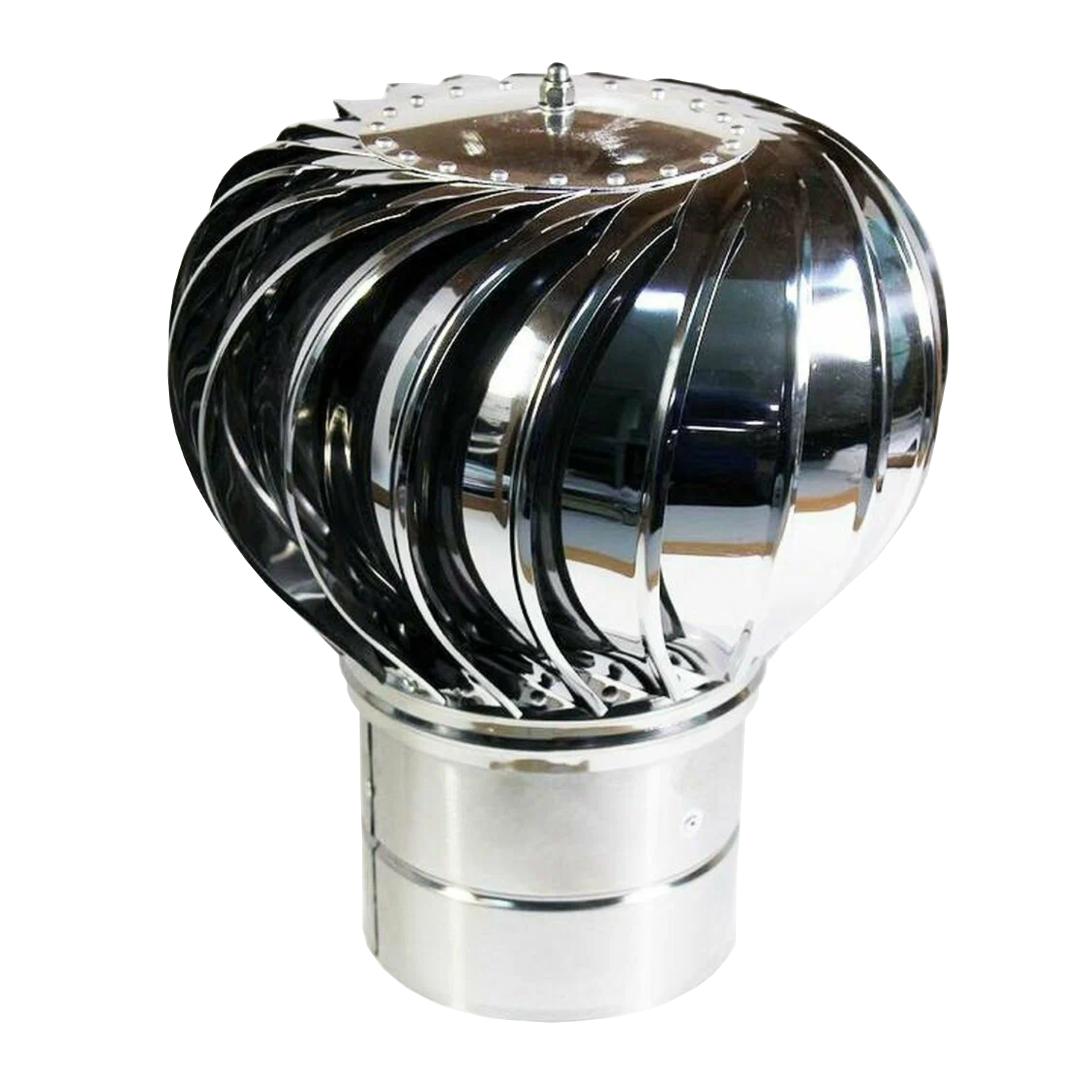

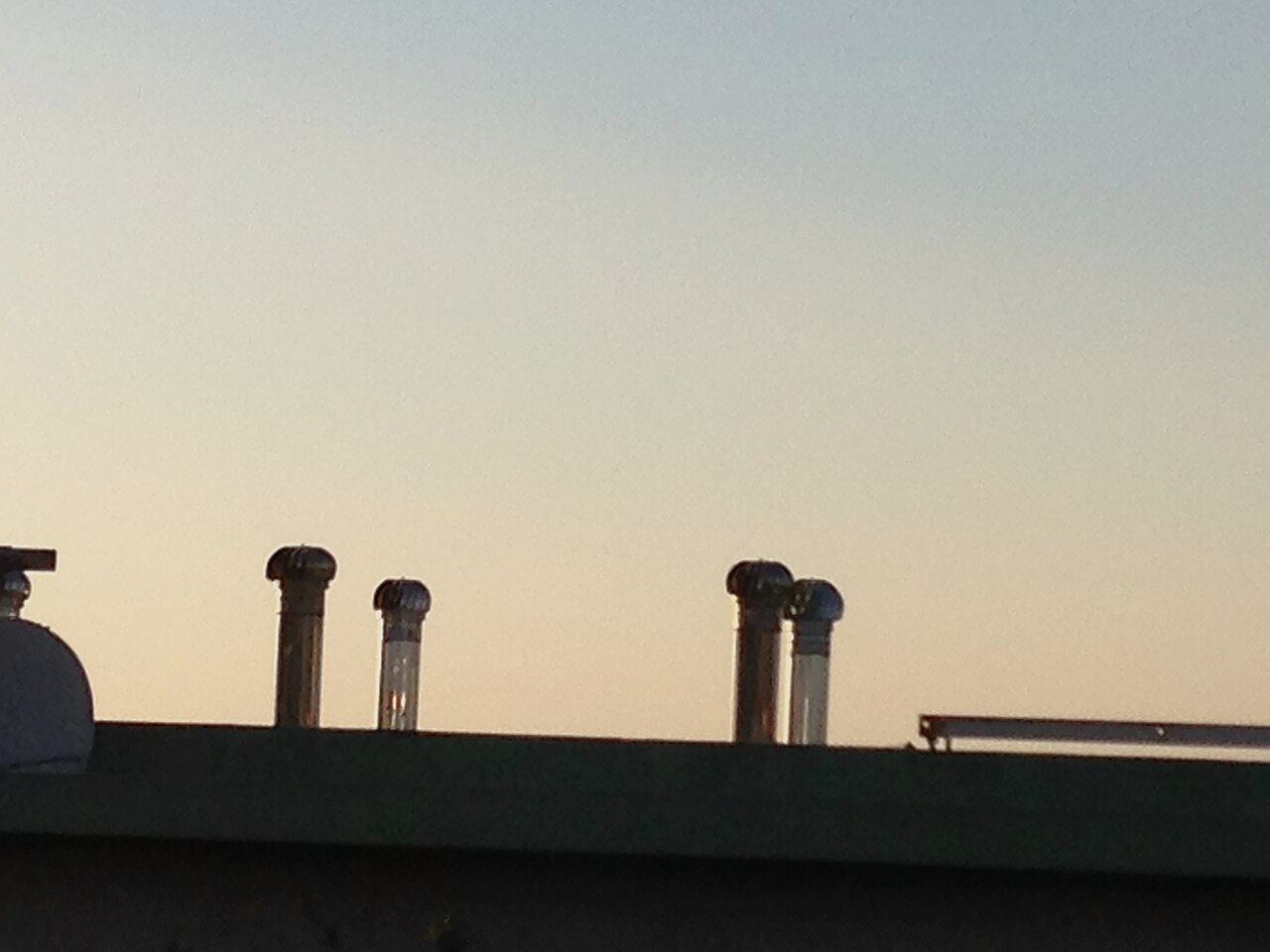

У ротационной насадки ветер вращает рабочую часть. Подвижные элементы требуют контроля состояния, крепления и подшипников. Нужно выяснить, как изделие ведёт себя при слабом ветре, остановленном роторе и обледенении. Само наличие вращения не доказывает превосходство над неподвижной конструкцией на вашем объекте.
В каталогах встречаются гибридные устройства с электроприводом. Они могут поддерживать работу при недостаточном ветровом напоре, но их подбирают уже с учётом питания, управления и характеристик вентилятора. Сравнивать их с пассивной насадкой только по диаметру некорректно.
До заказа осмотрите канал и приток
Если после замены окон воздух почти не поступает в комнаты, новая насадка на кровле не создаст удобного пути притока. Сначала проверьте предусмотренные клапаны и переток при закрытых дверях. Для помещения с оборудованием на топливе отдельно оценивают подачу воздуха на горение.
Засор, разрушение стенки или сужение шахты тоже требуют обследования. В многоквартирном доме осмотр общей системы организуют через обслуживающую организацию. Установка изделия на общедомовой кровле затрагивает конструкцию и работу системы, поэтому её нельзя сводить к личной покупке жильца.
Полезно записать, в какую погоду проявляется недостаток тяги. Если проблема связана с порывами определённого направления, при осмотре кровли проверяют обтекание и соседние препятствия. Если вытяжка слаба и в морозную безветренную погоду, круг причин будет другим.
Парапет и соседняя надстройка меняют условия
Воздух возле кровли обтекает конёк, парапеты и оборудование. За препятствием образуются области с меняющимися скоростью и давлением. Высота насадки и положение устья относительно этих зон влияют на работу канала.
Фотография трубы крупным планом не показывает эту обстановку. Для подбора пригодятся общий вид кровли, размеры ближайших препятствий и отметка устья. Проектировщик оценивает расположение с учётом здания и требований к системе. Универсальное число сантиметров над кровлей без её геометрии здесь не помогает.
Самовольное удлинение трубы тоже не безобидно: увеличатся ветровая нагрузка и требования к креплению. Нужно проверить опору, проход через кровлю и возможность обслуживания. Выходить на крышу для бытового эксперимента с тягой не следует.
Что должно быть в данных для подбора
Начните с внутреннего сечения присоединения, формы канала и требуемого расхода. Уточните, есть ли механический вентилятор и какой у него режим. Для расчёта нужна длина и конфигурация трассы, а также характеристики терминального устройства.
У изготовителя попросите размерный чертёж и данные, позволяющие оценить сопротивление и ветровое действие. Если в каталоге указана «производительность», выясните условия её получения: скорость ветра, перепад давления и испытательную схему. Число без этих условий нельзя переносить на другую шахту.
Наглядный пример: два одинаковых канала получают одинаковые насадки. В первом доме открыты приточные устройства и короткая прямая трасса. Во втором заужен вход, есть несколько поворотов, а устье находится за парапетом. Одинаковый размер изделия не делает расход в этих домах одинаковым. Это условный пример для объяснения подбора, а не результат испытаний конкретной модели.
Материал и зимняя эксплуатация
Материал выбирают по удаляемой среде, климату и требованиям проекта. Оцинкованная и нержавеющая сталь отличаются по стойкости в конкретной среде; слово «нержавейка» без марки и условий применения недостаточно. Толщина, жёсткость и крепёж должны соответствовать размеру и нагрузкам.
На холодном оголовке влажный вытяжной воздух может образовывать наледь. Она уменьшает проходное сечение и мешает подвижным деталям. Поэтому при зимнем подборе обсуждают температуру и влажность вытяжки, условия образования льда и безопасный доступ для осмотра.
Статическую насадку тоже обслуживают: проверяют проходимость, крепления, деформации и коррозию. Для роторной модели добавляются операции из инструкции изготовителя. Режим осмотров зависит от загрязнений и условий эксплуатации, а не от общего обещания «не требует ухода».
Проверяйте результат у помещения
После монтажа нужно оценить расход в рабочих точках и зафиксировать условия замера. Для естественной вентиляции укажите наружную температуру, ветер и положение приточных устройств. Хороший результат в один ветреный день не доказывает такой же расход в штиль.
Если объекту нужен гарантированный воздухообмен, проектировщик должен предусмотреть способ его обеспечения в расчётных условиях. Для заказа изделия в ЯЗВИ пришлите чертёж присоединения, сведения о системе и фотографии кровли. По этим данным можно обсуждать конструкцию и комплектацию, а не выбирать насадку только по внешнему виду.
