В потолке оставили аккуратный люк напротив приточной установки. Через него виден корпус и даже можно дотянуться до защёлки. Но фильтр выдвигается в сторону стены, а теплообменник оказывается больше проёма. Установка доступна для взгляда, однако обслужить её без разборки отделки нельзя. Такая ошибка возникает, когда размер люка выбирают отдельно от оборудования.
Доступ к вентиляции удобно проверять как последовательность реальных действий. Специалист должен безопасно подойти, открыть нужную панель, извлечь деталь, очистить или заменить её и собрать узел обратно. Если на любом этапе мешают потолок, мебель или соседняя труба, наличие прямоугольника на плане не решает задачу.
Габарит корпуса и зона обслуживания различаются
Размеры оборудования из каталога показывают, поместится ли сам корпус. Для обслуживания нужны дополнительные сведения: направление открытия дверей, ход фильтра, способ снятия вентилятора и доступ к электрооборудованию. Эти размеры ищут в монтажном и сервисном руководствах к точной модели и исполнению.
Например, инструкция Zehnder ComfoAir Q требует перед соответствующими установками пространство для обслуживания не менее одного метра. Это требование конкретного семейства, а не универсальный размер для любой вентиляции. Пример показывает сам принцип: производитель указывает не только ширину и глубину устройства, но и место, которое должно остаться свободным.
Если оборудование заменили на другой вариант после согласования потолков, доступ проверяют заново. Похожий корпус может иметь противоположное направление извлечения фильтра. Зеркальное исполнение, расположение патрубков и дополнительный нагреватель тоже меняют компоновку. В исполнительной документации должно остаться фактически установленное оборудование.
Проверяйте траекторию самой крупной обслуживаемой детали
Представьте кассету, которую сначала требуется выдвинуть по направляющим на всю длину, а затем опустить вниз. Если оставить лишь отверстие непосредственно под кассетой, первый шаг окажется невозможным. Нужен объём для всего движения, включая пространство между корпусом и краем потолка. В другой модели последовательность может быть совершенно иной.
Похожая проблема возникает с вентилятором. Через небольшой люк можно отключить разъём и отвернуть крепёж, но вынести узел не получится. Поэтому на этапе проектирования различают регулярные операции и более редкий ремонт. Для последних допустимое решение определяют заранее: расширенный проём, съёмная панель потолка или другая предусмотренная компоновка.
Полезный способ обсуждения с монтажником — попросить показать операцию на чертеже или непосредственно на отключённом оборудовании до закрытия потолка. Речь не о самостоятельной разборке заказчиком. Специалист демонстрирует предусмотренный порядок и необходимые пространства, а отделочник получает понятные границы, которые нельзя занять профилем или проводкой.
У каждой ветки могут быть свои точки доступа
Одна большая дверца возле установки не обеспечивает доступ ко всем элементам сети. Регулирующие заслонки, фильтры на отдельных ветках, контрольные точки и предусмотренные очистные отверстия могут находиться в других местах. Их положение увязывают с потолочной сеткой и мебелью, а назначение фиксируют на плане.
После наладки особенно полезно сохранить сведения о регулирующих элементах. Если заслонка скрыта за несъёмной отделкой, устранение будущей жалобы на расход усложнится. Когда доступ предусмотрен, специалист сможет проверить положение, выполнить измерение и сравнить результат с исходным протоколом без разрушения потолка.
Для противопожарных устройств и конструкций с заданной огнестойкостью действуют отдельные требования. Тип люка и способ доступа должен определить проектировщик с учётом соответствующей системы. Обычная бытовая дверца не является автоматической заменой предусмотренного решения в такой конструкции.
Дренаж и электропитание не должны исчезать за отделкой
Установка с отводом конденсата требует внимания к предусмотренным соединениям и обслуживаемым элементам дренажа. Осмотр только лицевой панели не поможет, если протечка возникла снизу, а доступ туда закрыт шкафом. На схеме нужно показать и оборудование, и проход коммуникаций, оставив возможность предусмотренной проверки.
Место отключения электропитания также должно быть доступно согласно проекту и инструкции. Открывать работающую установку ради удобства недопустимо. Сервисные действия выполняют после безопасного отключения, с исключением неожиданного пуска. Наличие приложения на телефоне не всегда равнозначно требуемому отключению для работ внутри корпуса.

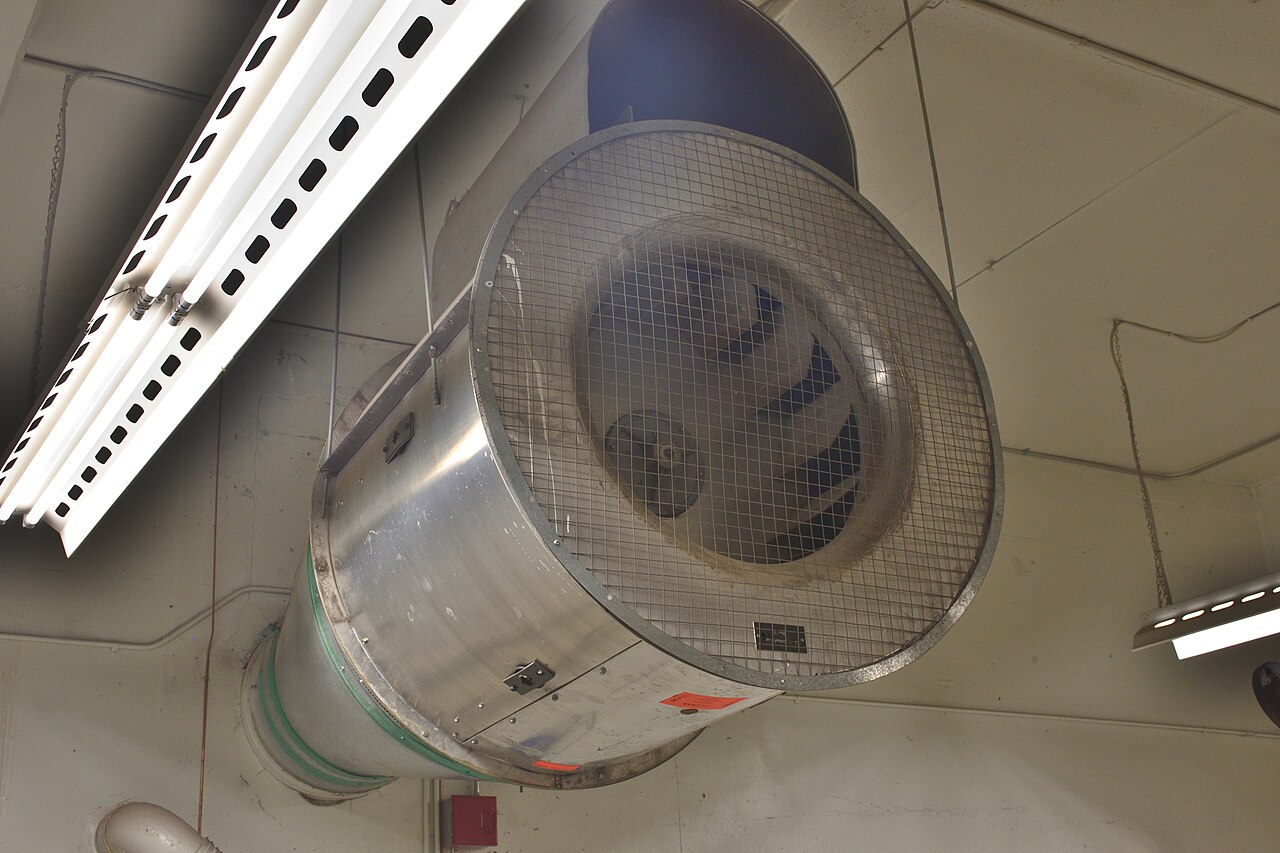

Соседние инженерные системы согласовывают одновременно. Труба отопления может не задевать корпус, но перекрывать выдвижение теплообменника. Кабельный лоток может пройти прямо под снимаемой панелью. Такие пересечения проще обнаружить на совмещённом разрезе, чем исправлять после запуска нескольких подрядчиков по отдельности.
Мебель и рабочее место специалиста входят в проверку
Люк над встроенным шкафом выглядит доступным на плане пустой комнаты. После расстановки мебели под ним уже негде поставить предусмотренные средства доступа, а дверца упирается в фасад. Поэтому смотрят и вертикальный разрез, и окончательную мебельную планировку. Удачное место должно оставаться рабочим при обычном использовании помещения.

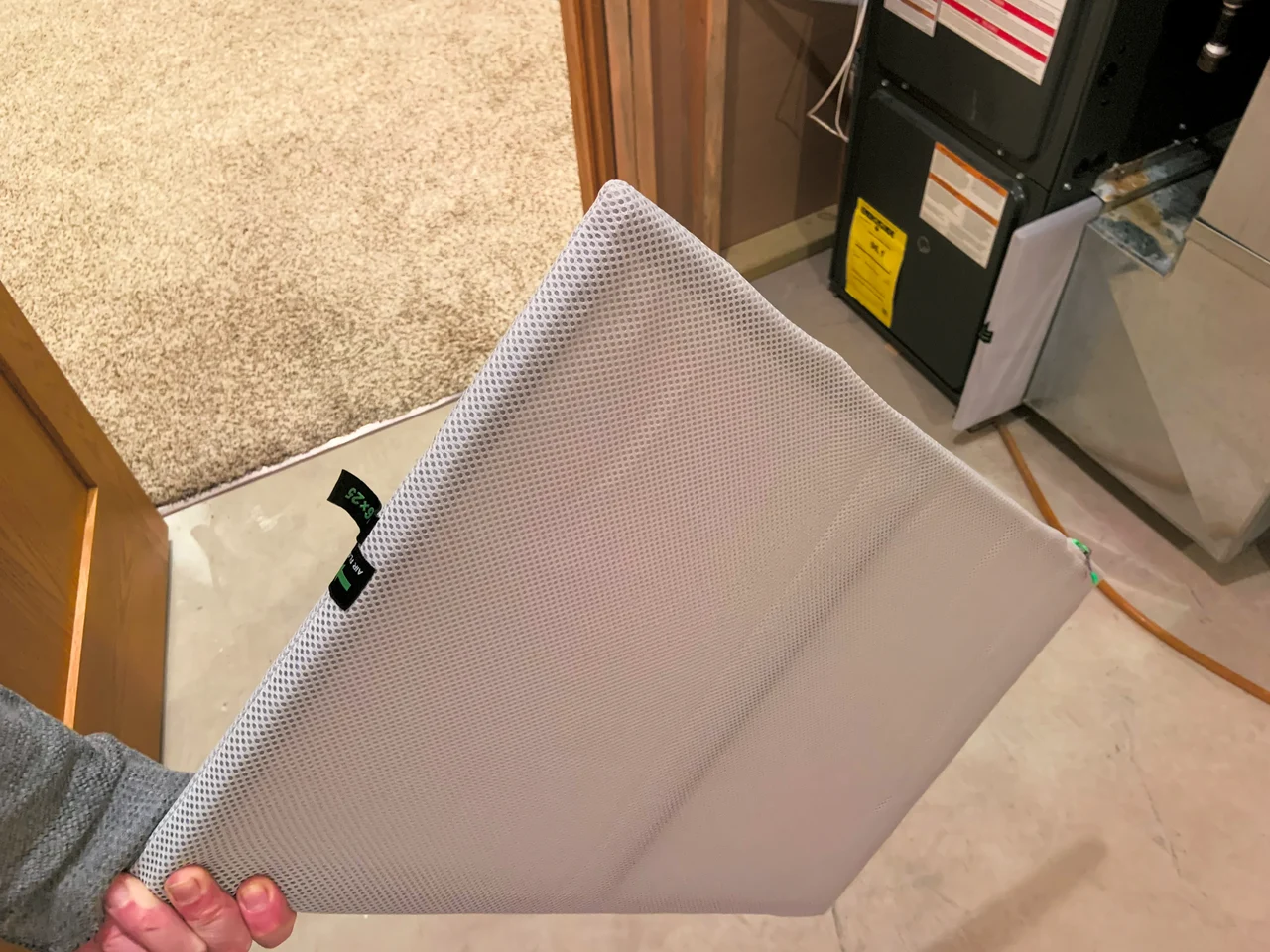

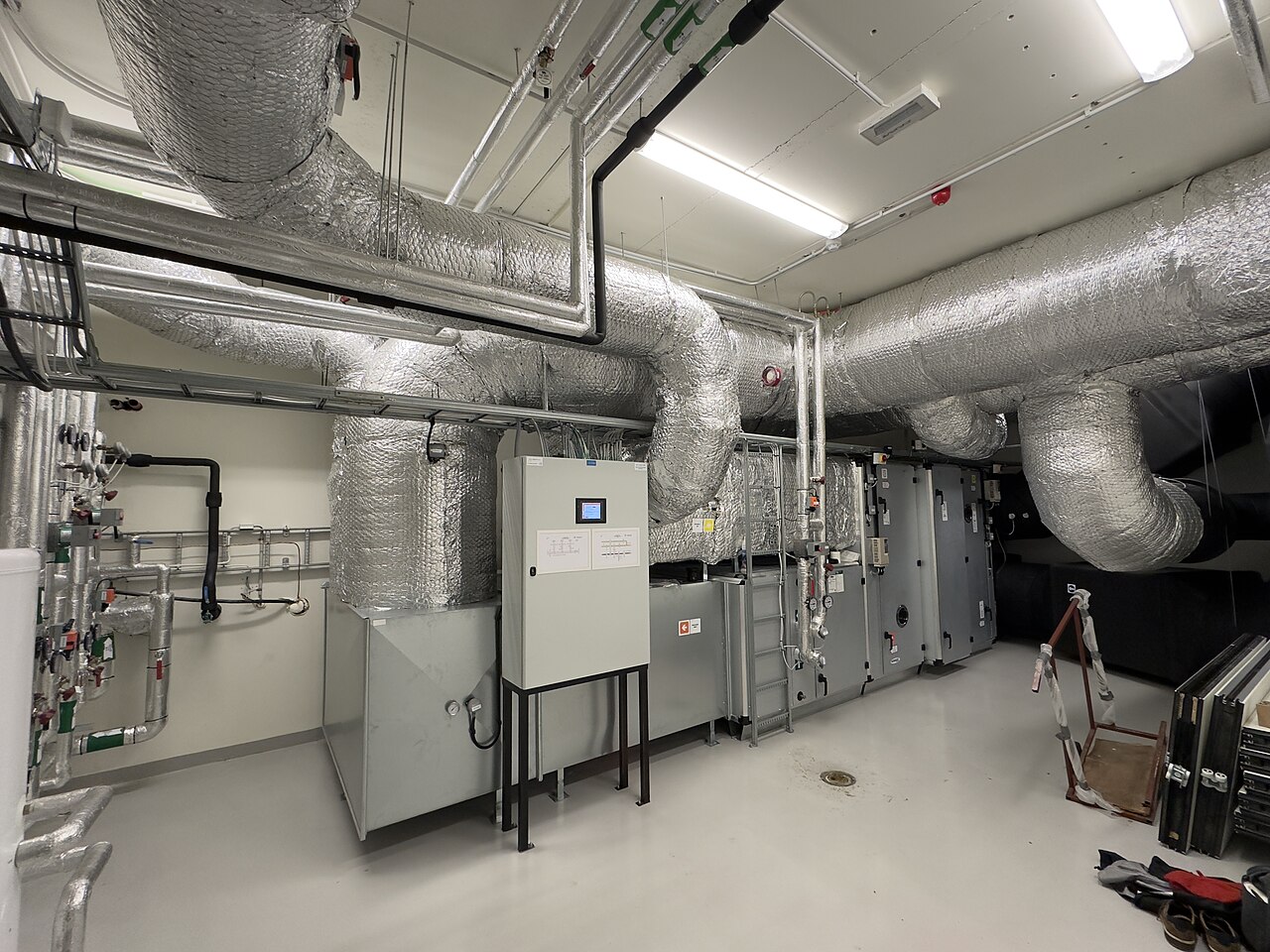

Продумайте, куда вынести загрязнённый фильтр и где разместить снятую панель. В небольшом офисе такая операция может потребовать освобождения прохода, а в техническом помещении — места возле установки. Это не повод отказываться от обслуживания, а исходные данные для организации доступа и согласования работ с пользователями помещения.
Для оборудования на высоте способ обслуживания определяют заранее с учётом безопасности. Бытовая стремянка, поставленная на мебель, не является проектным решением. Если необходимы специальные средства доступа, их применение должно быть физически возможно в готовом помещении, с учётом дверей, проходов и покрытия пола.
Принимать доступ лучше до окончательной отделки
На промежуточной проверке сопоставляют проёмы с фактическими узлами и демонстрируют основные операции, разрешённые инструкцией. Делают фотографии с привязкой к стенам и осям. На итоговом плане подписывают, что находится за каждым люком, чтобы будущий сервис не начинался с поиска нужной дверцы.
Владельцу передают руководства, перечень расходных материалов и сведения о доступе. Если предусмотрена съёмная часть потолка для редкого ремонта, способ её демонтажа тоже должен быть понятен. Тогда первая замена фильтра и последующий ремонт пройдут по заранее подготовленному пути, а аккуратная отделка сохранит свою практическую ценность.
