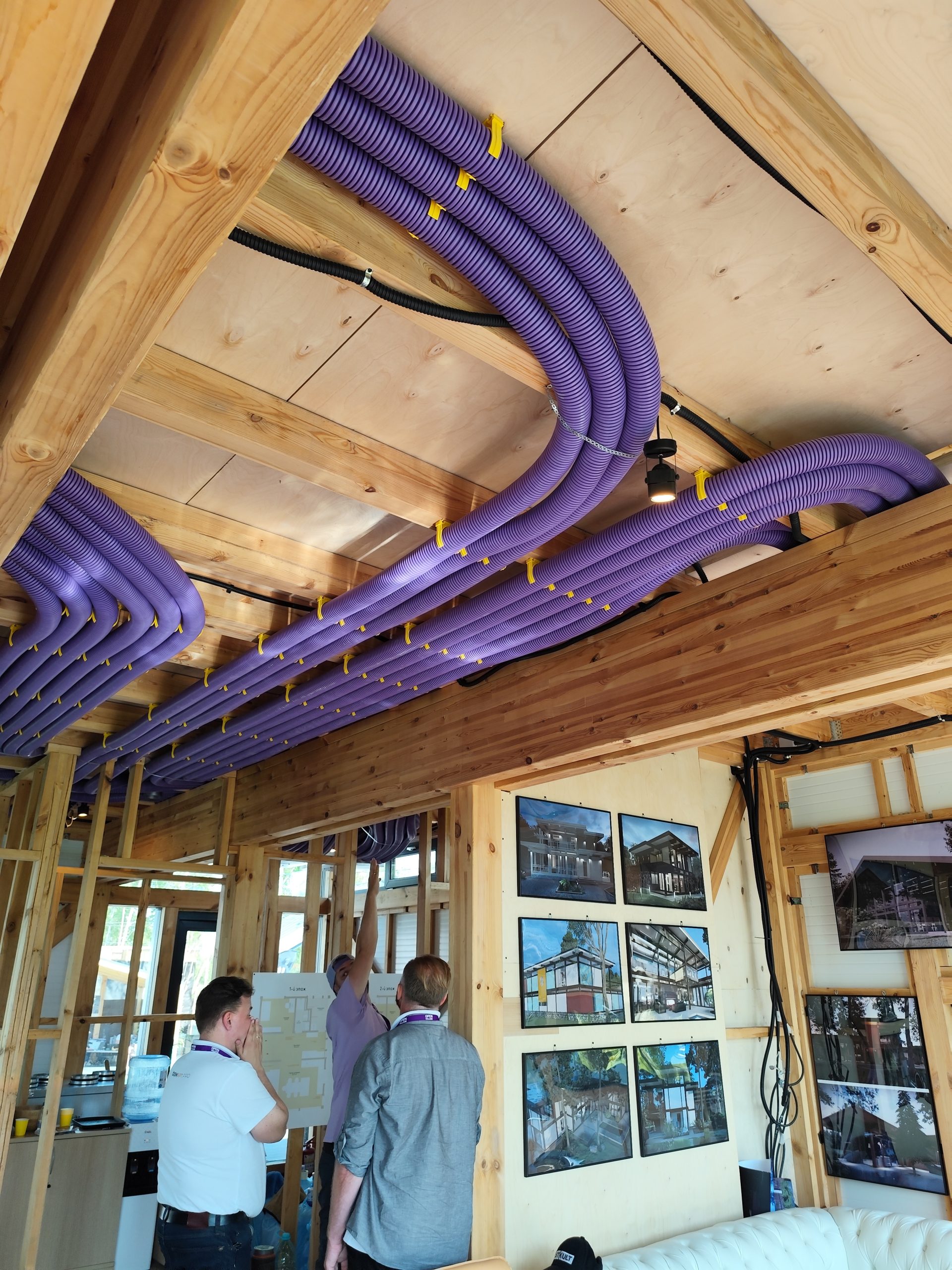

На обложке: разводка вентиляционных каналов в доме из галереи PROVENT. Фотографии в статье показывают примеры компоновки, а размеры и узлы для конкретного объекта определяют в проекте.
Один поворот или пересечение с балкой может потребовать опустить потолок на несколько сантиметров. Слишком узкая ветвь ограничит подачу воздуха в спальню, а закрытый отделкой коллектор усложнит регулировку и очистку. Поэтому трассы вентиляции согласуют с конструкциями дома и интерьером до монтажа.
Сначала инженер определяет расход воздуха по помещениям и выбирает схему системы. Затем размещает установку, приточные и вытяжные точки и соединяет их каналами. На этом этапе нужны разрезы дома, положение балок и планы остальных инженерных сетей.
Две схемы: магистрали с ответвлениями и коллекторная разводка
В магистральной схеме от установки идёт общий воздуховод, от которого через тройники отходят ветви к помещениям. Монтажники собирают сеть из прямых участков, отводов и переходов. Для регулировки инженер закладывает доступные заслонки и учитывает разницу сопротивлений коротких и длинных ветвей.

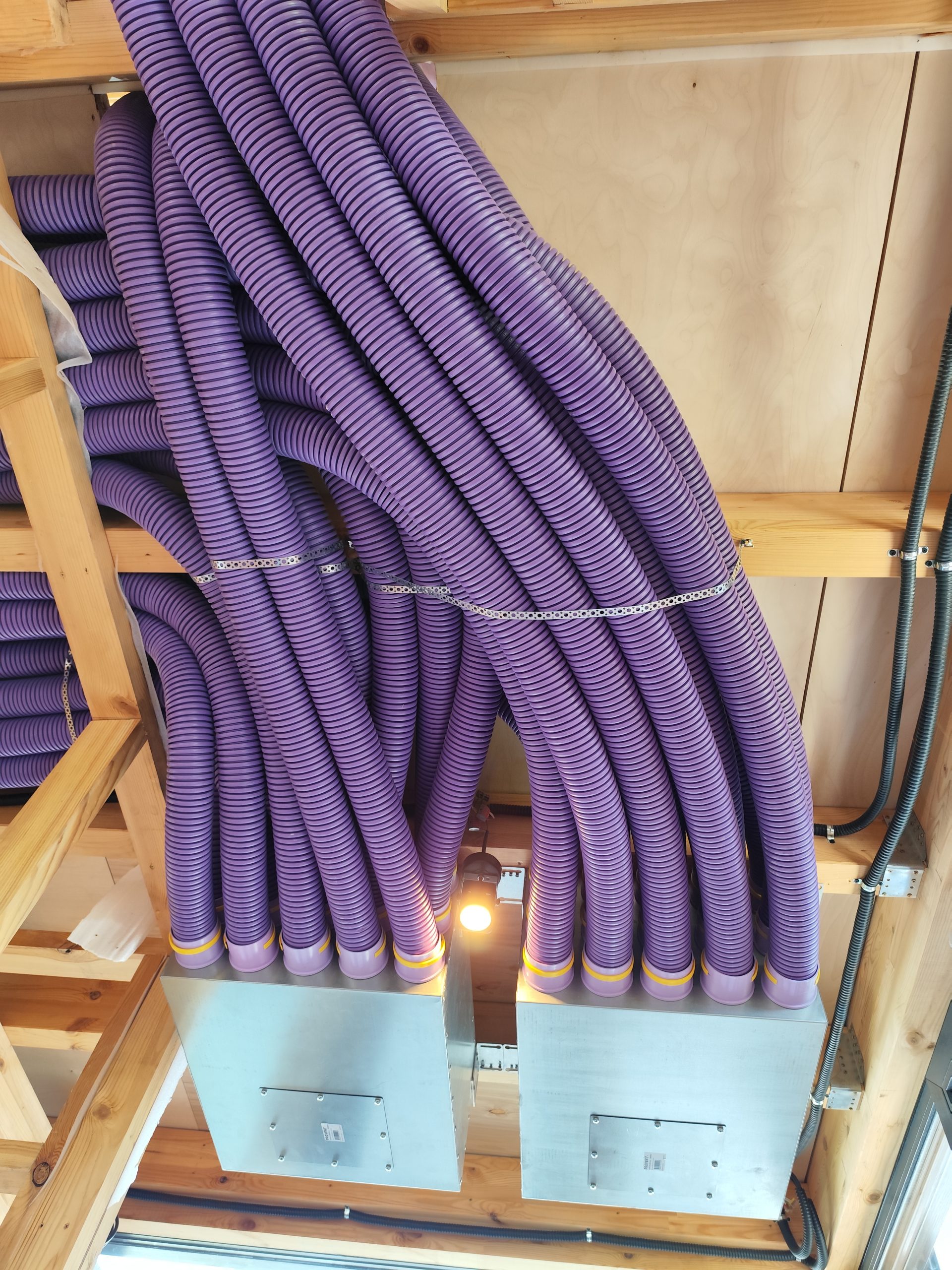

В коллекторной схеме установку подключают к распределительному коллектору, а от него прокладывают отдельные каналы к воздухораспределителям. Для притока и вытяжки используют свои сети. К одной точке иногда подводят несколько каналов малого диаметра: их число зависит от нужного расхода и допустимых потерь давления.

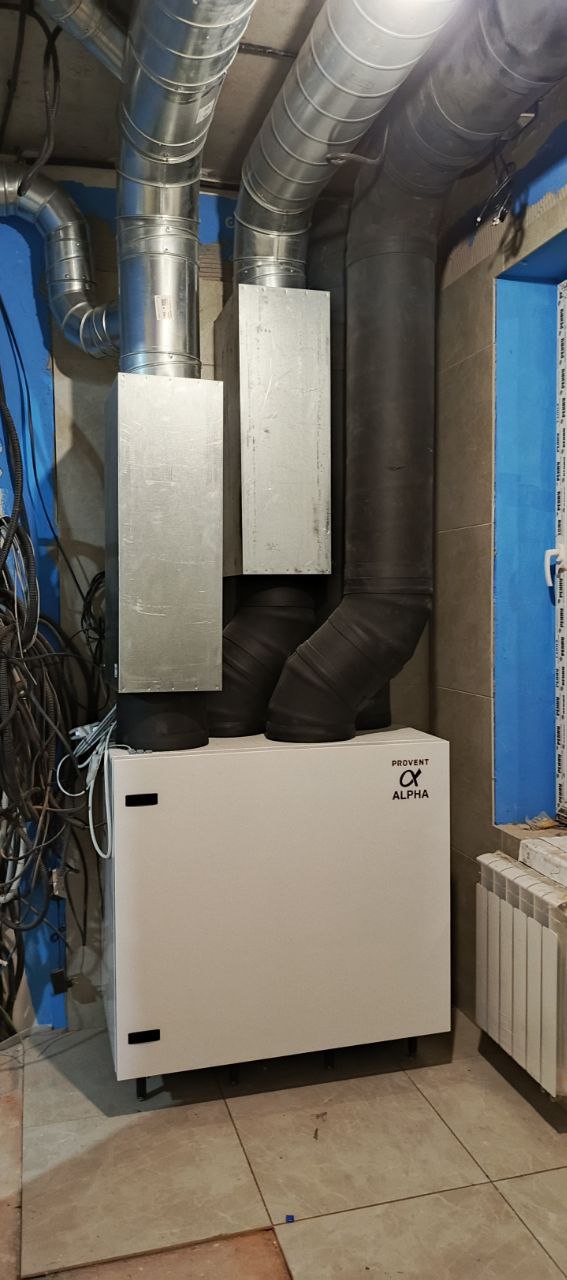

Можно совместить решения: выполнить магистральные участки из оцинкованной стали, а после коллекторов перейти на полужёсткие полимерные каналы. Инженер проверяет совместимость переходов и рассчитывает сеть целиком.
Оцинкованная сталь, PROVENT и Blizzard
Круглые и прямоугольные воздуховоды из оцинкованной стали подходят для многих систем общеобменной вентиляции. Круглое сечение удобно при наличии высоты, прямоугольное помогает вписать трассу в ограниченное пространство. При одинаковом расходе плоский канал может потребовать большей ширины; его сопротивление нужно считать по фактическому сечению.
Само слово «оцинковка» не подтверждает соответствие всей системы требованиям пожарной безопасности. В проекте учитывают толщину металла, соединения, условия прокладки и пересечение преград. Там, где нужны огнезащита или противопожарные устройства, их предусматривают отдельно.
PROVENT предлагает коллекторные системы с гибкими двухслойными каналами из полиэтилена. У Blizzard также есть радиальные системы с полимерными каналами и собственными соединительными элементами. Эти изделия нельзя описывать как набор фасонных деталей для обычной стальной магистрали.
При выборе системы проверьте внутренний диаметр, сопротивление на расчётном расходе, допустимый радиус изгиба и условия скрытого монтажа. Внешне похожие трубы разных марок могут не совпадать по посадке и уплотнениям. В спецификации лучше указать выбранную систему и совместимые переходы.
Под потолком: высота трассы и доступ к узлам
В коридорах и технических помещениях удобно провести магистрали, а в комнаты вывести короткие ответвления. Чтобы определить снижение потолка, учитывают высоту канала вместе с креплениями, изоляцией и пересечениями. Одного размера трубы для такого расчёта недостаточно.
До монтажа согласуйте вентиляцию со светильниками, электропроводкой, трубами отопления и кондиционирования. На чертеже оставьте место под шумоглушители и монтажные камеры решёток. Их высота может превышать высоту примыкающего воздуховода.
Ревизионные люки располагают у оборудования и обслуживаемых узлов. Их размер должен позволять выполнить работу, например вынуть фильтр или добраться до регулирующей заслонки. Маленький люк, через который видна только крышка, задачу обслуживания не решает.
В полу, стенах и нишах
В полу прокладывают каналы, для которых производитель допускает такой монтаж. До заливки стяжки нужно согласовать её толщину, защиту от нагрузок и положение пересечений. Если канал выдавит слой пола вверх или пережмётся при заливке, исправить трассу без вскрытия покрытия не получится.
Прокладка в полу не обязывает подавать воздух через напольную решётку. Проектировщик может вывести его через стеновой или потолочный распределитель, если предусмотрит соответствующий подъём и монтажный узел. Для напольного выпуска оставляют место вне зоны мебели и проходов, где в него будут попадать мусор или вода.
В стенах и нишах каналы удобнее предусмотреть при строительстве. Отверстия в балках, несущих стенах и перекрытиях согласуют с конструктором. Монтажник не должен уменьшать сечение несущего элемента ради более короткой трассы. В готовом доме можно использовать короба и локальное снижение потолка.
Холодный чердак и защита от конденсата
Для оборудования и разводки предпочтительно выделить место внутри отапливаемой части дома. На холодном чердаке приходится учитывать мороз, охлаждение вытяжного воздуха и условия работы дренажа. Допустимую температуру вокруг самой установки проверяют по её паспорту.
Теплоизоляция замедляет теплопередачу, но не поддерживает положительную температуру без источника тепла. Поэтому нельзя обернуть бытовую установку утеплителем и считать, что её автоматика, теплообменник и слив защищены от замерзания. Для некоторых моделей производитель прямо требует размещение в тёплом помещении.
При этом утверждение «изоляция воздуховодов не спасает от конденсата» слишком категорично. Инженер может спроектировать участок в холодной зоне с расчётом толщины и конструкции изоляции. Он должен учитывать температуру и влажность воздуха, длину трассы, утечки и остановку системы. Такое решение нужно обосновать до монтажа.
Конденсат возможен и внутри тёплого дома. Например, поверхность канала с холодным наружным воздухом может оказаться ниже точки росы комнатного воздуха. Для такого участка предусматривают изоляцию с подходящим сопротивлением проникновению водяного пара и герметизируют её стыки. На тёплой вытяжке в холодной зоне проверяют риск охлаждения воздуха и выпадения влаги внутри канала.
На участках, где проект допускает образование конденсата, инженер задаёт его сбор и отвод. Уклон нужен по конкретному решению; назначать его всем бытовым каналам как универсальное правило не следует. Сифон и дренаж установки выполняют по инструкции и защищают от замерзания.
Сечение и скорость: пример расчёта
Скорость в воздуховоде связана с расходом и площадью сечения: v = L / (3600 × A). Здесь v измеряют в м/с, L в м³/ч, A в м². При уменьшении сечения для того же расхода скорость растёт. Одновременно меняются потери давления и шум на поворотах, заслонках и решётках.
Для иллюстрации возьмём расход 60 м³/ч через прямой круглый канал. При внутреннем диаметре 100 мм скорость составит около 2,1 м/с, при 125 мм около 1,36 м/с, при 160 мм около 0,83 м/с. Это геометрический расчёт. По нему одному нельзя оценить шум или выбрать окончательный диаметр: нужно учесть длину и фасонные детали.
Одинаковый расход в каналах разного диаметра
Скорости 4–6 м/с в магистрали и 3–4 м/с в ветви нельзя считать обязательной целью для частного дома. Рядом со спальнями инженер может выбрать большее сечение и меньшую скорость. Итоговое решение проверяют по потерям давления, характеристикам распределителей и допустимому шуму в помещении.
Для полимерного канала смотрят именно внутренний размер. Наружный диаметр 75 мм не означает проходное сечение диаметром 75 мм. Расход одной линии берут из расчёта и характеристик производителя, затем определяют число линий к каждой комнате.
Решётки, диффузоры и щелевые выпуски
Воздухораспределитель выбирают по расходу, направлению струи и расположению людей. Приточную точку над кроватью или рабочим креслом проверяют с учётом температуры подачи. Декоративная форма решётки сама по себе не исключает сквозняк.

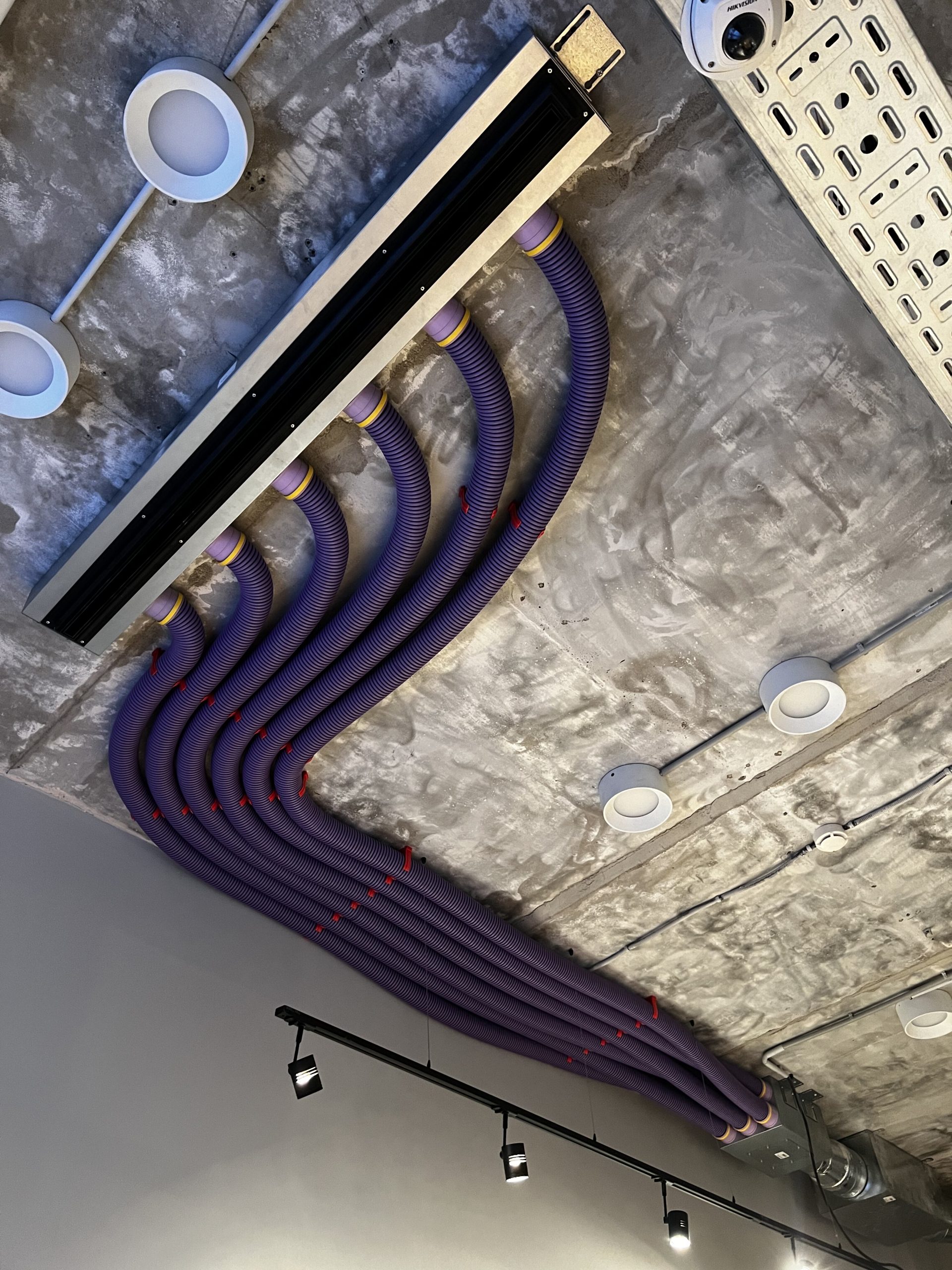

Для решёток инженер проверяет живое сечение, возможность регулировки и дальность струи. Для потолочных диффузоров учитывает высоту установки и допустимый расход. Щелевой диффузор подбирают вместе с монтажной камерой: от её устройства и подвода воздуха зависит распределение по длине щели.
До отделки зафиксируйте длину и ширину видимой щели, цвет, положение относительно стен и требования к монтажу в потолок. Заменить распределитель после изготовления камеры бывает сложнее, чем выбрать его при согласовании интерьера.
Герметичность, крепления и тишина
Стыки собирают с уплотнениями, которые предусмотрены для выбранной системы. У стальных каналов применяют подходящие ниппельные или фланцевые соединения, у полимерных сетей проверяют посадку колец и фиксаторов. Герметик и лента должны соответствовать материалам и условиям эксплуатации.
Воздуховоды закрепляют на опорах с учётом массы и требований изготовителя. Гибкие участки защищают от пережатия, резких перегибов и провисания. Обычную гибкую гофру для подключения нельзя считать эквивалентом полужёсткого канала для всей распределительной сети.
Шум может прийти от вентилятора, пройти по конструкции через жёсткий подвес или возникнуть у прикрытой заслонки. Для каждого пути нужны свои меры: виброизоляция, шумоглушители, подходящее сечение и настройка расходов. Сильное дросселирование короткой ветви после монтажа иногда создаёт шум, который стоило устранить ещё при трассировке.
Что проверить до закрытия потолка и заливки пола
- Сверить фактические трассы и сечения с проектом. Зафиксировать согласованные изменения, сфотографировать скрываемые участки и их положение относительно стен.
- Осмотреть соединения, крепления и изоляцию. Проверить отсутствие пережатых каналов и строительного мусора; до подключения распределителей закрыть открытые концы заглушками.
- Убедиться, что монтажники оставили доступ к установке, коллекторам, регулирующим и обслуживаемым узлам. Проверить возможность извлечь фильтры.
- Проверить примыкания проходов через конструкции, пароизоляцию и предусмотренные проектом противопожарные решения.
- После запуска измерить подачу и удаление по помещениям, настроить сеть и проверить работу при закрытых межкомнатных дверях.
По завершении работ попросите исполнительную схему, перечень оборудования и результаты измерений. В таблице расходов должны быть приточные и вытяжные точки с проектными и фактическими значениями. По этим данным можно понять, получает ли дальняя спальня нужный воздух, и повторить проверку после обслуживания.
