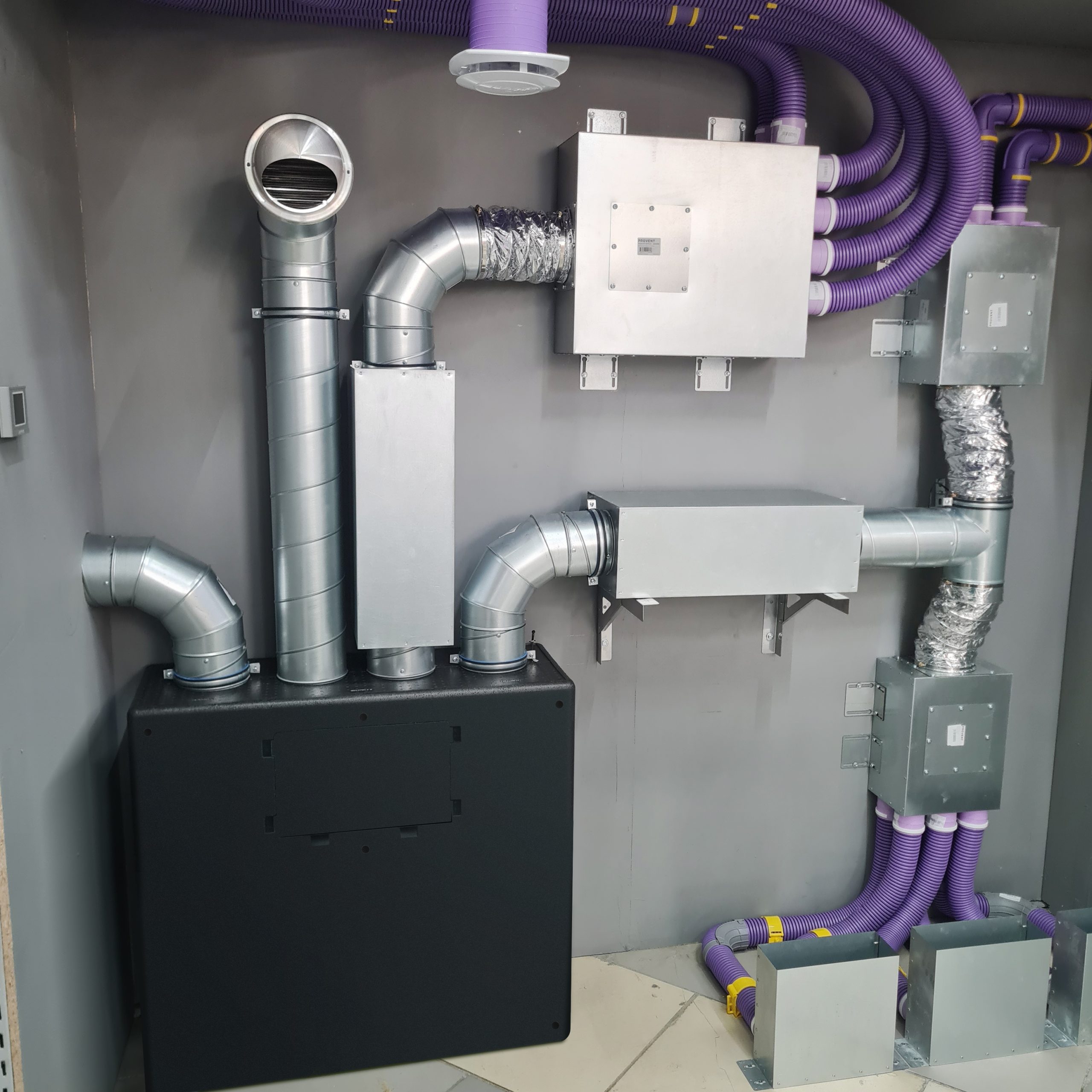

На обложке: пример смонтированной вентиляционной системы из галереи PROVENT. Это иллюстрация компоновки оборудования; для вашего дома проектировщик подбирает собственную схему.
После установки герметичных окон и входной двери владелец дома может заметить духоту в спальне, запахи из кухни и долгую сушку ванной после душа. Открытое окно на время меняет ситуацию. Для постоянного воздухообмена нужно организовать подачу наружного воздуха и его удаление, а между комнатами оставить путь для перетока.
Заказывать проект удобнее вместе с планировкой и инженерными системами. На этой стадии можно разместить шахты рядом с кухней и санузлами, согласовать отверстия в перекрытиях и выделить место под установку. После отделки те же решения потребуют коробов, вскрытия потолков или отдельных приборов в комнатах.
Как воздух проходит через дом

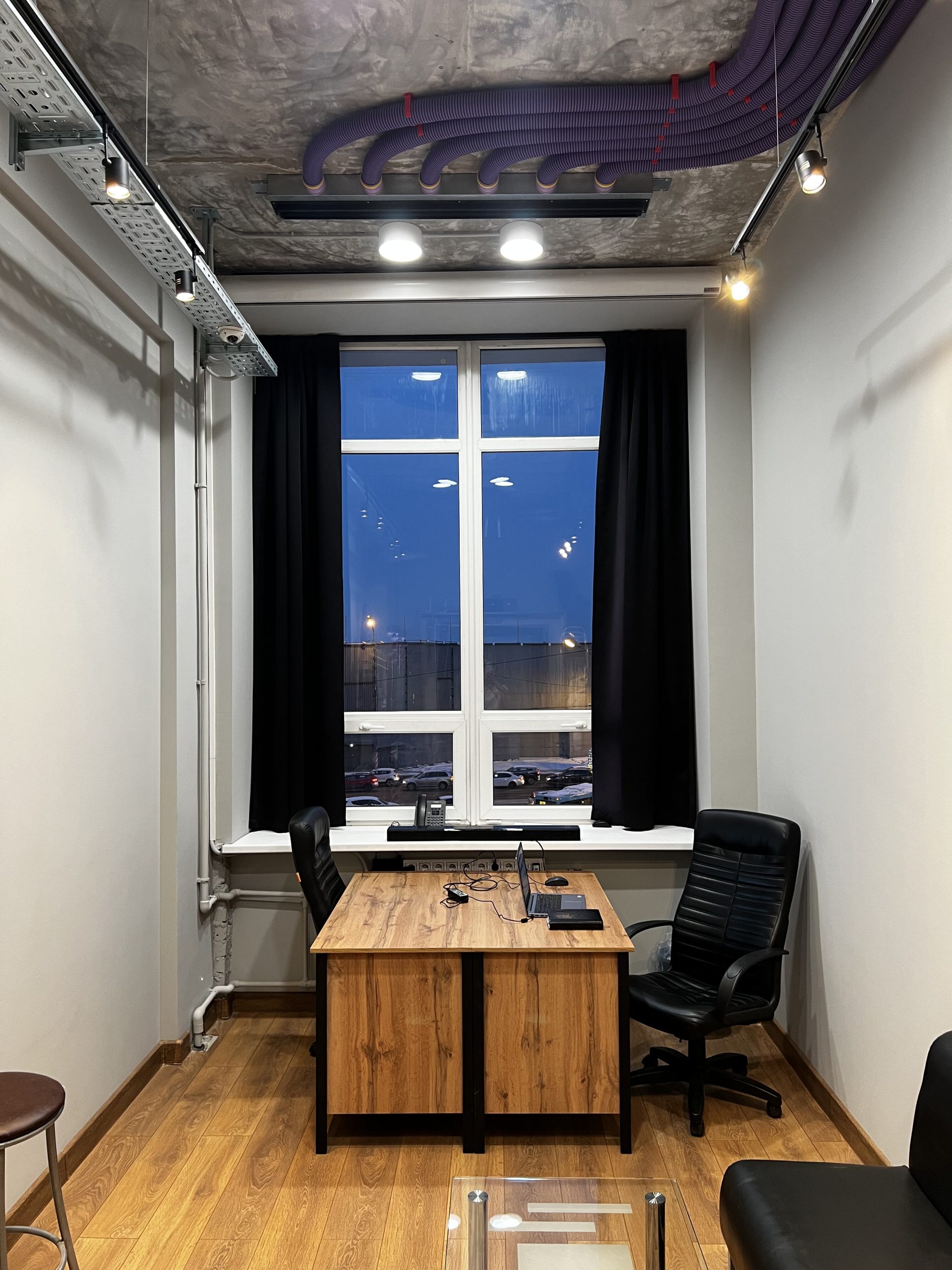

Свежий воздух подают в спальни, детские, гостиную и кабинет. Удаление предусматривают из кухни, ванных, туалетов и других помещений с влагой или запахами. Между приточной и вытяжной зонами проектировщик проверяет переток через дверные зазоры или специальные решётки. При закрытых дверях этот путь должен сохраняться.
Например, в спальню поступает воздух, затем через переточное устройство выходит в коридор и дальше в санузел с вытяжкой. Если монтажники установят дверь с плотным порогом и не оставят другого пути, расчётный расход через комнату изменится. Поэтому двери и вентиляцию согласовывают до заказа столярных изделий.
Лестничный проём сам по себе не означает, что над ним нужен отдельный вытяжной канал. Его роль зависит от этажности и планировки. Для котельной, камина и газового оборудования проектировщик учитывает требования к конкретному прибору, подаче воздуха на горение и дымоудалению. Эти решения нельзя переносить с обычного санузла.
Естественная вентиляция: приточные клапаны и вертикальные каналы
В естественной системе воздух выходит через вертикальные вытяжные каналы под действием разности плотностей воздуха и ветрового давления. Наружный воздух поступает через приточные устройства. В холодную погоду температурная тяга усиливается, а летом при близких температурах внутри и снаружи может ослабеть.
Владелец экономит на вентиляторах и автоматике, но принимает зависимость воздухообмена от погоды. Для одноэтажного дома с короткими каналами, длинными горизонтальными участками или сложной кровлей это ограничение нужно оценить до строительства шахт.
Вытяжные каналы предусматривают на плане кухни и санитарных помещений. Сечение определяют по расходу воздуха, высоте канала и сопротивлению его участков. Диаметр 140–150 мм нельзя назначить всем каналам как универсальный минимум: при одной высоте и конфигурации его хватит, при другой потребуется иное сечение.
Для выхода через кровлю используют узлы, совместимые с её покрытием и уклоном, например VILPE. Кровельщик герметизирует примыкание, а проектировщик задаёт расположение и высоту выхода с учётом кровли и соседних препятствий. Сам проходной элемент не создаёт расчётную тягу.
Для кухни отдельно решают вопрос общеобменной вытяжки и зонта над плитой. Вентиляция помещения должна работать и при выключенном зонте. Схема каналов зависит от системы и оборудования; правило «два одинаковых отверстия для любой кухни» не заменяет проект.
Где предусмотреть приток
- Стеновые клапаны типа КИВ монтируют в наружной стене. Место выбирают по инструкции изделия, расположению отопительных приборов и мебели.
- Оконные клапаны согласуют с изготовителем окна. До заказа проверяют расход при расчётном перепаде давления и влияние на звукоизоляцию.
- Клапаны за радиатором используют для подачи воздуха в зону его конвективного потока. Возможность монтажа и ожидаемый подогрев зависят от модели клапана и работы отопления.
- Количество устройств определяют по потребности комнат в воздухе. Паспортный расход клапана проверяют при том давлении, которое сможет создать вытяжная часть.
Недостаточный приток может привести к обратному движению воздуха в одном из вытяжных каналов. При жалобах на холодный поток из решётки инженер проверяет открытие клапанов, засорение каналов и влияние кухонного зонта. Установка более мощного вытяжного вентилятора без проверки притока способна усилить разрежение.
Приточная установка с электрическим нагревом

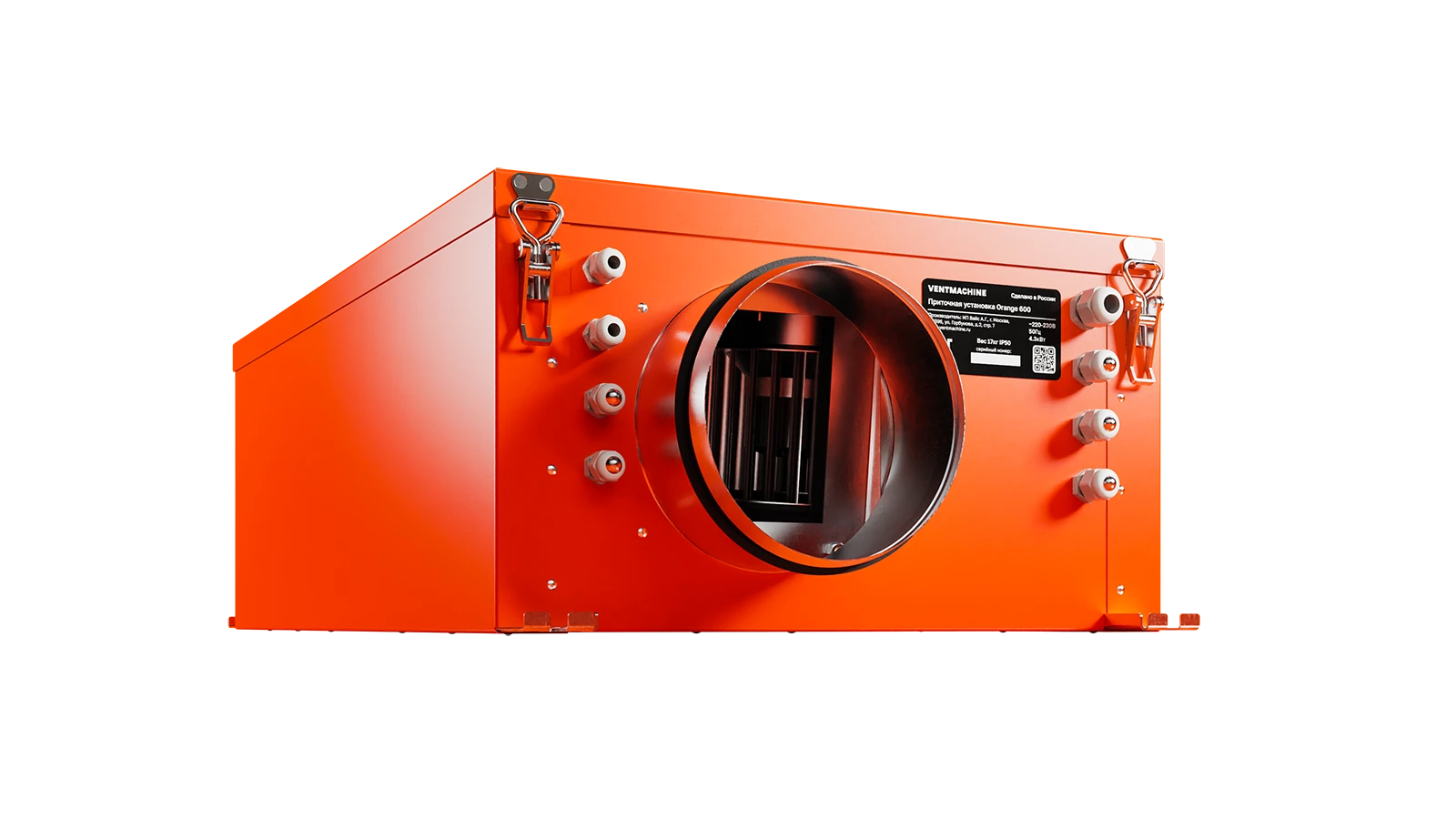

Канальная приточная установка забирает наружный воздух, пропускает его через фильтры и подаёт по воздуховодам в жилые комнаты. В холодное время года нагреватель повышает температуру притока. Владелец задаёт режим работы, а автоматика управляет вентилятором и нагревом в пределах возможностей оборудования.
Это приточная система. Для полного воздухообмена к ней добавляют вытяжку. При механическом удалении воздуха обе стороны можно настроить по расходу; при естественной вытяжке остаётся влияние температуры и ветра. Проектировщик проверяет баланс для выбранной схемы и режимов работы.
Компактные канальные установки есть у Ventmachine и Minibox. Выбирать нужно конкретную модель: у изделий различаются напор вентилятора, фильтры, мощность нагрева и условия размещения. Разрешение на наружный монтаж у одной модели не распространяется на остальные установки марки.
Для установки оставляют место, из которого можно вынуть фильтр и открыть сервисную панель. Если оборудование спрятать над несъёмным потолком без доступа, обычное обслуживание потребует разборки отделки. Подвес, виброизоляцию и шумоглушители подбирают вместе с местом установки.
Расход воздуха: почему площади дома недостаточно
Дом площадью 150 м² может включать две спальни или четыре, отдельный кабинет и несколько санитарных помещений. Число жильцов и режим использования комнат тоже различаются. Поэтому утверждение «на 110–150 м² достаточно 200 м³/ч» нельзя использовать как готовый подбор.
Для одноквартирных домов проектировщик учитывает СП 55.13330.2016 и применимые положения СП 60.13330.2020. В пункте 9.7 СП 55 предусмотрен воздухообмен не менее одного объёма в час в помещениях с постоянным пребыванием людей в режиме обслуживания. Требуемое удаление из кухонь и санитарных помещений проверяют по их назначению и оборудованию.
Расчёт по людям также зависит от условий, заданных нормативным документом. Число 30 м³/ч на человека нельзя переносить на любой дом без проверки этих условий. Инженер сопоставляет требования к жилым помещениям с вытяжкой и составляет баланс по комнатам. Складывать приток на людей и весь вытяжной расход как две независимые потребности дома некорректно: через помещения часто проходит один и тот же поток.
Производительность установки проверяют при сопротивлении всей сети. Паспортное значение на свободном выходе не показывает, сколько воздуха попадёт в комнаты после подключения фильтров, каналов и решёток. В подборе нужна рабочая точка: расход в м³/ч и доступное давление в паскалях. Желателен запас, который позволит получить нужный расход без постоянной работы на максимальных оборотах.
Электрический нагрев: мощность и зимние расходы
Мощность нагревателя зависит от расхода воздуха и разницы между уличной температурой и температурой подачи. Для оценки используют соотношение P ≈ 0,000335 × L × ΔT, где P измеряют в кВт, L в м³/ч, а ΔT в градусах. Коэффициент соответствует плотности воздуха около 1,2 кг/м³ и его удельной теплоёмкости около 1,0 кДж/(кг·°C).
При расходе 250 м³/ч, температуре снаружи −20 °C и подаче +18 °C разница составит 38 градусов. На нагрев потребуется около 3,2 кВт без учёта вентилятора и тепловых потерь. Для 350 м³/ч при тех же температурах получится около 4,5 кВт. Электрик должен учесть эту нагрузку вместе с остальными приборами дома.
Если условия первого примера сохраняются целый час, нагреватель израсходует около 3,2 кВт·ч. При неизменной нагрузке в течение суток получится около 77 кВт·ч. Это оценка для заданной температуры, а не средний суточный расход за зиму: при потеплении или снижении подачи мощность меняется.
Температуру притока выбирают с учётом воздухораспределения и комфорта. Значение +18 °C удобно для примера, но оно не задаёт универсальную настройку. При нехватке мощности автоматика некоторых установок уменьшает расход воздуха. Такой режим нужно проверить по паспорту, чтобы зимняя подача оставалась достаточной.
Система с рекуперацией и локальные бризеры
В приточно-вытяжной установке с рекуперацией вытяжной воздух передаёт часть тепла приточному через теплообменник. Для дома с постоянным проживанием это позволяет уменьшить потребность в нагреве наружного воздуха. При сравнении вариантов учитывают стоимость оборудования, расход электричества и обслуживание.
Проектировщик проверяет защиту рекуператора от обмерзания, необходимость преднагрева и отвода конденсата у выбранной модели. Монтажник предусматривает доступ к теплообменнику и фильтрам. Условия размещения берут из паспорта: многие установки требуют помещения с положительной температурой.
Бризер подаёт воздух в отдельную комнату. Его удобно рассматривать для готового дома, где уже выполнена отделка и нет места для сети каналов. Для нескольких закрытых спален могут потребоваться отдельные приборы, а для кухни и санузлов по-прежнему нужна вытяжка.
Сравнивать шум бризера и центральной установки следует при одинаковом полезном расходе в комнате. Тихий режим с небольшой подачей не равнозначен режиму, рассчитанному на нескольких жильцов. Централизованная система позволяет вынести вентилятор из спальни, но без расчёта сети и шумоглушения тоже может шуметь.
Что проверить перед выбором
Фильтрация, шум и обслуживание
На первой ступени очистки задерживают крупную пыль и пух. Для мелких частиц подбирают фильтры с заявленными характеристиками; обозначения G4 и F7 из старой классификации нельзя считать прямой заменой любому классу ISO ePM. Попросите характеристики конкретного фильтра и проверьте, какой расход установка обеспечит с ним.
Угольный фильтр применяют против определённых газовых примесей и запахов. Его возможности зависят от количества сорбента, загрязнения и срока службы. Фильтры нужно менять по инструкции и фактическому состоянию; при строительной пыли они могут загрязниться раньше обычного срока.
Датчик CO₂ помогает оценивать потребность жилых комнат в вентиляции по присутствию людей. Он не измеряет все загрязнения воздуха. В спальне важен режим на протяжении ночи, в ванной инженеру может понадобиться управление по влажности. Эти настройки согласуют с минимальным воздухообменом системы.
Шум проверяют у места сна на требуемом расходе. Паспортные децибелы сравнимы только при одинаковых условиях измерения. Число «25 дБ» без расстояния, скорости и указания точки измерения мало помогает выбрать оборудование. После монтажа наладчик измеряет расходы на решётках и регулирует ветви сети.
Что передать проектировщику
- Планы этажей с размерами, высотой потолков и назначением комнат. Укажите постоянных жильцов и предполагаемые спальные места.
- Планы кухни и санитарных помещений, данные о плите, котле, камине и других источниках горения.
- Разрезы дома, конструкцию кровли и перекрытий, допустимое снижение потолков, места шахт и технического помещения.
- Доступную электрическую мощность, пожелания по фильтрации и шуму, режим проживания и этап готовности отделки.
До закрытия потолков проверьте доступ к фильтрам, заслонкам и соединениям, которые требуют обслуживания. После запуска попросите таблицу измеренных расходов по помещениям и инструкции по режимам работы. Эти документы пригодятся при смене фильтров, перестановке мебели и поиске причин духоты.
