Вентиляционную решётку часто выбирают последней: потолок готов, отверстие известно, осталось подобрать цвет и размер. Между тем этот элемент определяет, как воздух войдёт в комнату, куда пойдёт струя и какой звук услышит человек. Удачная установка может работать неприятно из-за неправильно выбранного распределителя, даже если расход в канале соответствует проекту.
Решётки и диффузоры выпускаются для разных задач. Название не заменяет технические характеристики, а внешнее сходство не подтверждает одинаковую работу. Особенно осторожно стоит относиться к замене проектного изделия на декоративный аналог. Сначала сравнивают поведение при нужном расходе, затем согласовывают внешний вид с интерьером.
Размер рамки не равен свободному проходу
Воздух проходит через промежутки между ламелями, отверстия или щели. Часть наружной площади занята материалом, поэтому полезное сечение меньше площади видимой рамки. Геометрическое свободное сечение и расчётная эффективная площадь тоже могут различаться в зависимости от определения изготовителя. Для подбора используют именно те данные, которые относятся к конкретному изделию.
В качестве простого примера представим два элемента одинакового наружного размера, но с разной суммарной площадью открытых проходов. При одинаковом расходе в меньшем проходе средняя скорость будет выше. Это помогает понять, почему красивая густая перфорация способна изменить сопротивление и шум. Однако готовые акустические характеристики нельзя получить из одной этой пропорции.
Декоративная панель перед штатной решёткой создаёт дополнительный участок. Если между ней и стеной оставили небольшой зазор, именно он может ограничить поток. Такой приём нужно рассчитывать как часть системы. Фотография похожего интерьера не подтверждает, что конструкция подойдёт при другом расходе и другой длине щели.
Для притока важно направление струи
Приточный воздух должен распределиться в помещении так, чтобы обеспечить предусмотренное перемешивание или иной проектный режим. Изделия различаются направлением выпуска и дальнобойностью струи. Влияют расход, температура подаваемого воздуха, высота установки и соседние поверхности. Один распределитель не будет одинаково вести себя в маленькой спальне и высоком зале.
При потолочной подаче струя может взаимодействовать с потолком и затем опускаться в занятую людьми зону. Балка, высокий шкаф или близкая стена изменяют эту картину. Поэтому план меблировки нужен при выборе расположения. Решение, принятое для пустого помещения, иногда теряет смысл после установки шкафа прямо на пути воздуха.

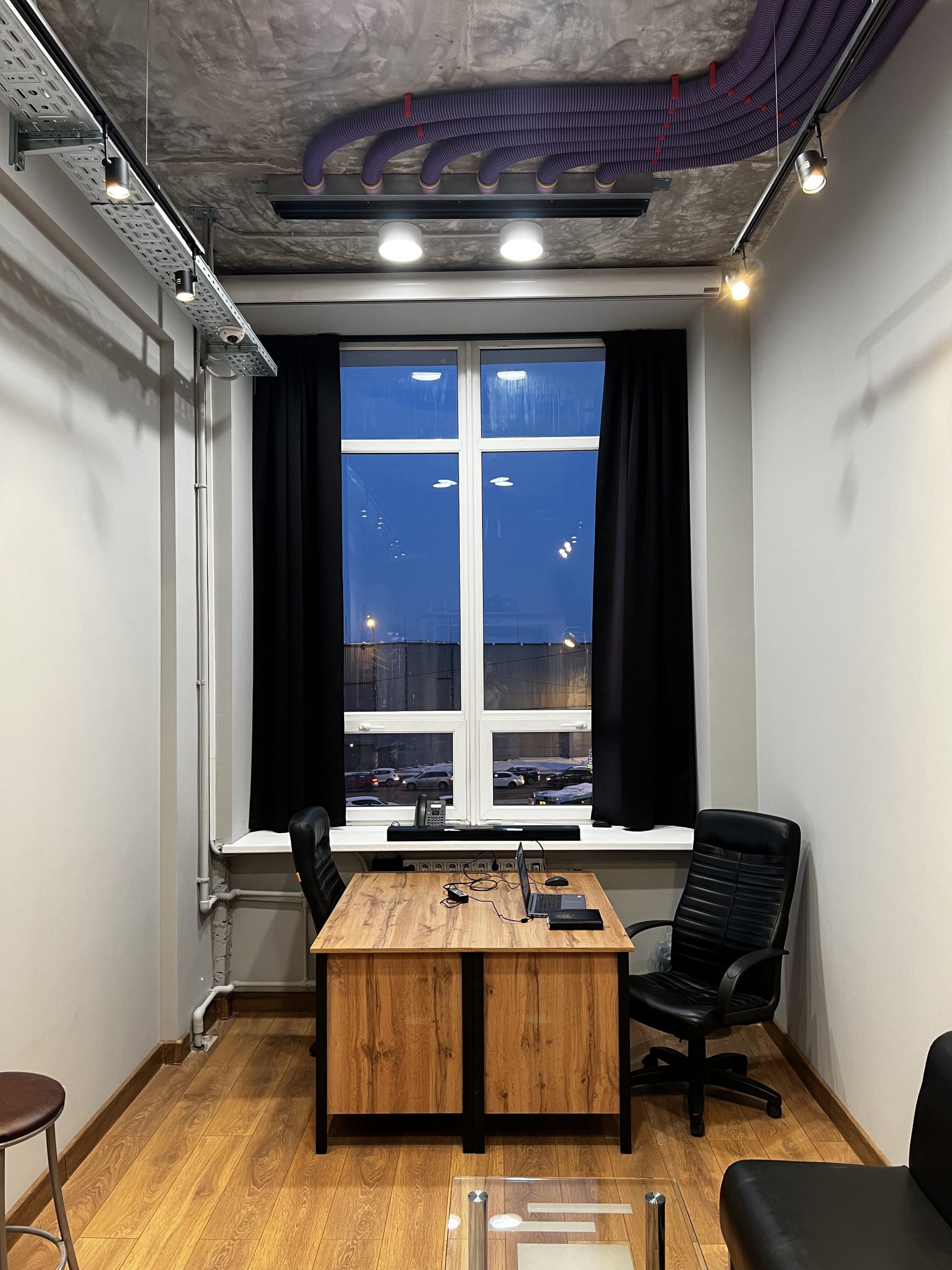

В рабочем кабинете особенно важны положение стола и постоянное место человека. Сильный поток на руки или шею может вызывать жалобы даже при приемлемой средней температуре. Перенести кресло на время проверки полезно, но в готовом проекте удобство не должно зависеть от случайной перестановки. Лучше заранее сопоставить зону струи с обычным использованием комнаты.
Вытяжка решает другую задачу
Вытяжной распределитель принимает воздух из помещения. При его выборе важны расход, сопротивление, шум и доступ для очистки. Поведение всасывания возле отверстия отличается от поведения направленной приточной струи. Поэтому не стоит ожидать, что маленькая вытяжная решётка «потянет» воздух через всю комнату так же, как сопло направляет приток.
В помещениях с локальным источником загрязнения решётка общей вытяжки может быть недостаточной. Например, захват над технологическим процессом требует своего укрытия и расположения. Увеличение расхода общей вентиляции не всегда заменяет местное удаление у источника. Это уже задача проектирования процесса, а не просто выбора красивой накладки.
Для санузла полезно учитывать влажность и возможность обслуживания. Если решётка находится в неудобном месте или закрыта несъёмной отделкой, её будут чистить реже. После окраски отверстия и подвижные элементы должны сохранить предусмотренную геометрию. Толстый слой краски способен мешать регулировке или затруднять снятие панели.
Что смотреть в каталоге
Нужны характеристики для выбранного размера и расхода: потери давления, акустические данные и, для притока, параметры струи. Проверьте условия, при которых указаны значения. Дальность распространения обычно связана с определённой конечной скоростью, а звук зависит от принятой методики и допущений. Сравнивать данные разных производителей без этих пояснений рискованно.
Комплект поставки тоже влияет на работу. Камера статического давления, присоединительный патрубок, регулирующее устройство и внутренние направляющие могут быть частью испытанного решения. Покупка одной лицевой панели с самодельной камерой не гарантирует сохранения каталожных показателей. Если компоновка меняется, её нужно оценить заново.
Для регулируемых элементов важно сохранить положение после наладки. При уборке владелец иногда поворачивает центральную часть анемостата и невольно меняет проход. Полезно заранее объяснить, что снимается для очистки и какие настройки трогать не следует. Фотография положения или отметка допустимым способом упрощает обслуживание.
Проверка в готовой комнате
После запуска оценивают расход и комфорт в обычных местах пребывания людей. Проверку проводят в тех режимах, которыми действительно будут пользоваться. Только максимальная скорость не показывает поведение ночью, а только минимальная не подтверждает возможности при большой нагрузке. Температура подачи тоже должна соответствовать рассматриваемому сценарию.
Если решётка свистит, не спешите заклеивать часть отверстий или набивать за ней поролон. Так можно изменить сопротивление и распределение воздуха непредсказуемым образом. Сначала выясните, откуда идёт звук, каков реальный расход и соответствует ли изделие подбору. Причина может находиться как в самом распределителе, так и в расположенном рядом регулирующем элементе.
Хорошо выбранный распределитель обычно не требует внимания во время повседневной жизни. Чтобы получить такой результат, его стоит рассматривать вместе с трассой, расходом, температурой и мебелью ещё до отделки. Цвет и форма остаются частью выбора, но техническая проверка помогает сохранить и интерьер, и нормальный воздухообмен.
